用于开发过程的测试技术
    发布时间: 2025-02-26 22:07

该测量技术能够在工作现场直接检测 PCB（印刷电路板）中的磁场源和电场源。通过这种技术，开发人员可以快速定位电路板中的电磁干扰源，优化设计以提高抗干扰能力，并确保产品在开发阶段就满足电磁兼容性（EMC）要求。这种实时检测能力显著缩短了开发周期，并降低了后期测试和整改的成本。

用于开发过程的测试技术

用于开发过程的测试技术

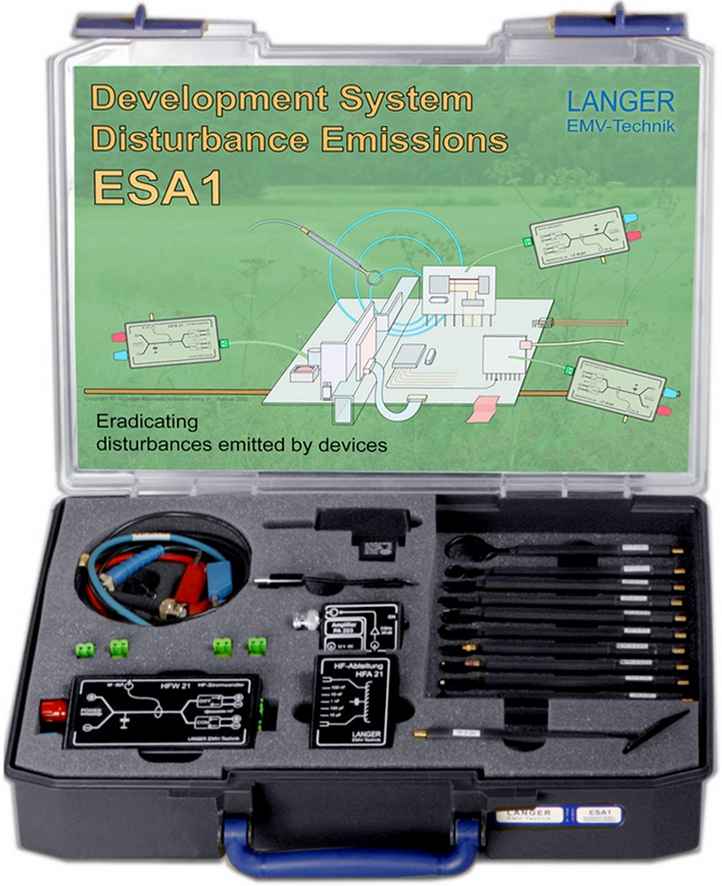

  • ESA1 set干扰放射开发系统

ESA1是一套电磁兼容性工具的系统，用于有比较的测量元件组和设备的干扰放射。为了顺利且易理解的排除干扰，这套系统包含了一套根据开发者工作定制的 CS-ESA 软件。这套ESA1为开发者的工作场所而设计。在开发过程中用ESA1进行的干扰放射的测量结果与远场测量或者用模拟电路网络的测量结果成正比。使用ESA1系统中的工具可以定位干扰源，发现干扰放射的作用途径。借此可以找到合理的电磁兼容性方案，并确定其尺寸。用ESA1得到的改进成正比的作用于远场测量的结果

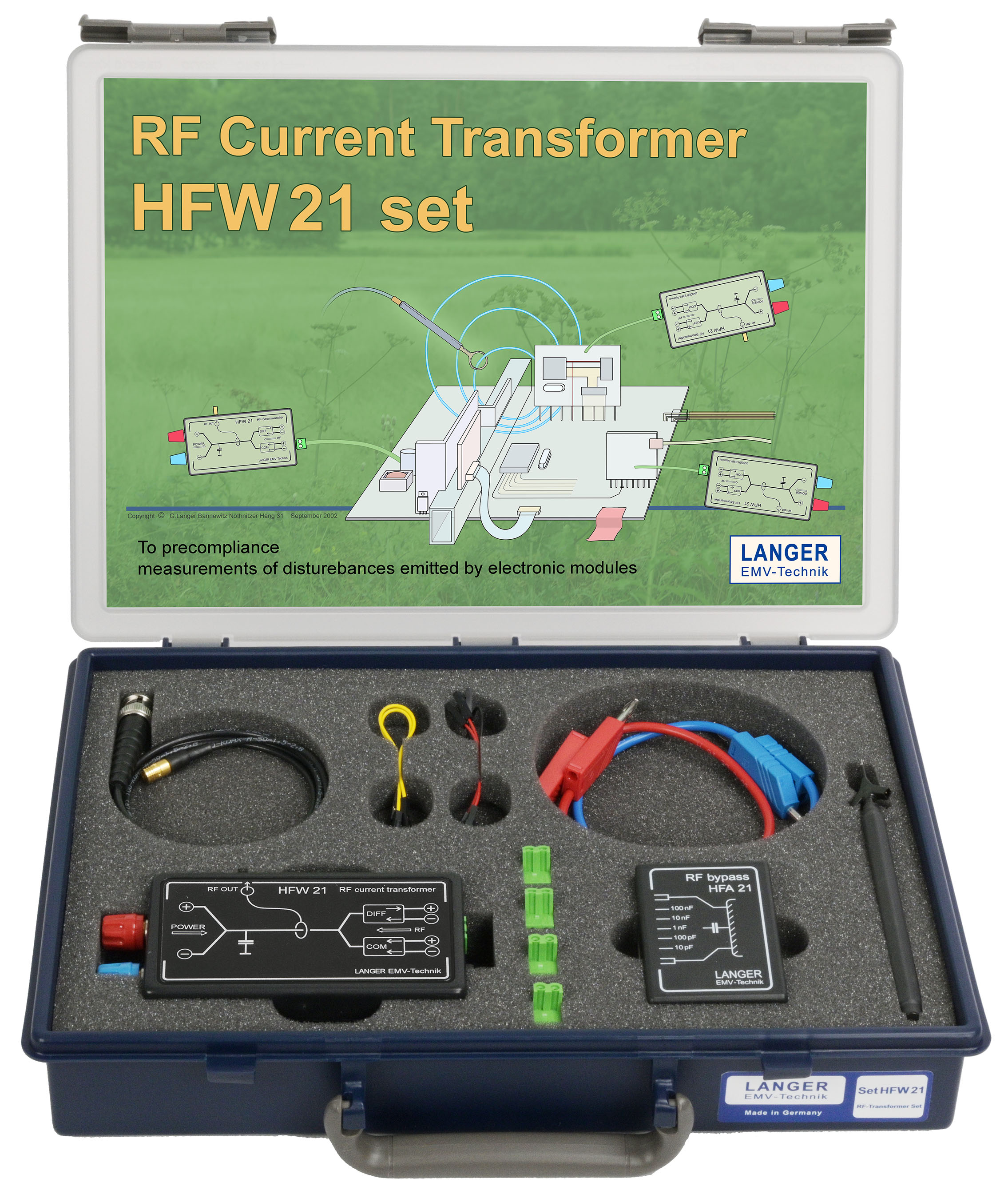

  • HFW 21 set高频换流器（100KHz-1GHz）

高频换流器测量受测物导线中的高频电流。对于可重复的测量则需要金属接地板作为参考面。研发者工作台上的小型测量装置能够快速地确定EMC检测方法的效果。

HFW 21 set, RF Current Transformer 100 kHz up to 1 GHz

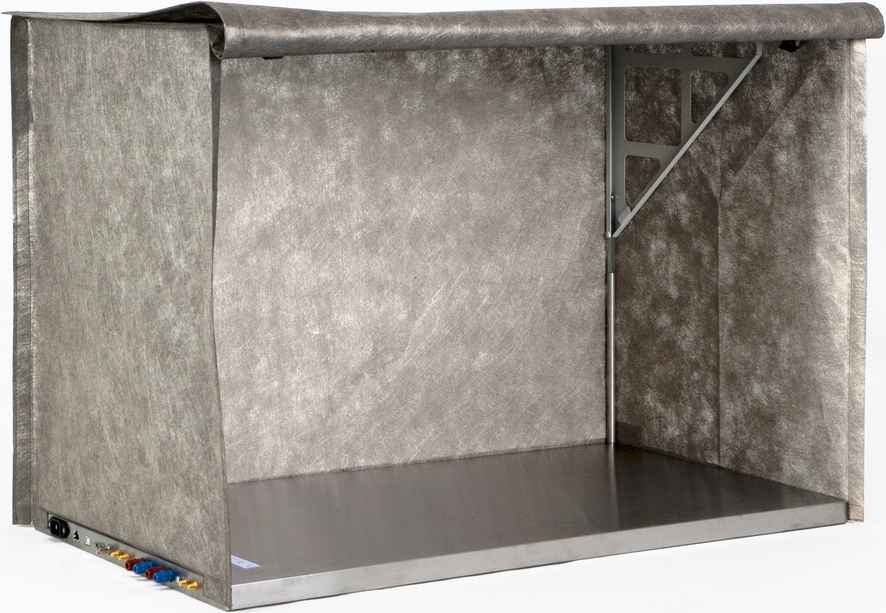

  • Z23-1 set屏蔽篷（900x500x400 mm）

Z23-1型屏蔽篷由与篷面相连的拉杆和GP 23型接地板组成。目的是屏蔽测试装置外部的射频磁场，或者保护测试仪器，例如ESD测试。从前方可以轻松的开合屏蔽篷，便于随时操作受试设备。也可以向后翻转，从而使操作更方便。

Z23-1 set, Shielding Tent (900 x 500x 400) mm

  • Z23-2 set

Z23-2 set, Shielding Tent (900 x 500 x 650) mm

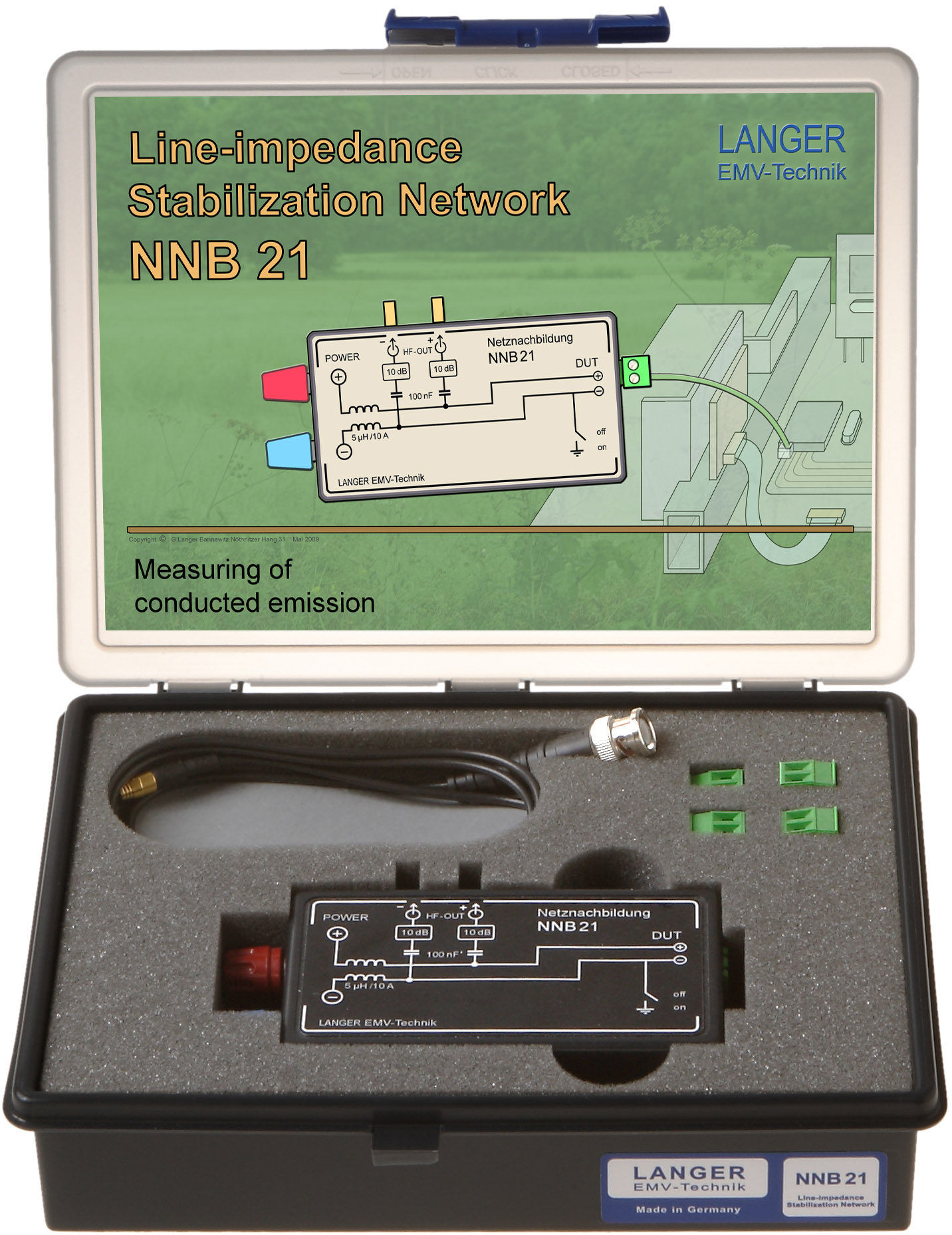

  • NNB 21 set线阻抗稳定网络

NNB 21线阻抗稳定网络按照CISPR 25/ISO 7637标准测试受测物的有线干扰放射。它测量耦合在机动车辆电路上的高频干扰。研发阶段可以在100KHz到1GHz的频率范围内进行的测量。

NNB 21 set, Line Impedance Stabilisation Network
