天线桅杆和三脚架
    发布时间: 2021-01-19 16:46

双伸缩天线杆/三脚架可连续调节高度。桅杆由玻璃纤维制成，以避免不必要的反射。模块化设计使得可以使用不同的望远镜部件，并且可以将其安装在由不锈钢制成的桅杆脚或由低反射玻璃纤维制成的桅杆脚上。它们都提供了牢固的支架，并且可以在不平坦的地面上轻松调节。


天线桅杆和三脚架

天线桅杆和三脚架

模块化天线桅杆-AM 9144

模块化天线三脚架桅杆AM9144

双伸缩天线杆/三脚架可连续调节高度。桅杆由玻璃纤维制成，以避免不必要的反射。模块化设计使得可以使用不同的望远镜部件，并且可以将其安装在由不锈钢制成的桅杆脚或由低反射玻璃纤维制成的桅杆脚上。它们都提供了牢固的支架，并且可以在不平坦的地面上轻松调节。天线或适配器可以安装在3/8“外螺纹上。

 规格：
 整体高度调整点：（
 取决于配置）		0.53 m-3 m
 天线或适配器安装座：3/8“（公）
 材质桅杆：GFK /玻璃纤维
 脚周围圆的直径：大约 1.5米

 重量：（
 取决于配置）

5〜7公斤

pdficon大 数据表AM 9144





总览

 AM 9144概述




 桅杆适配器

适用于带3/8”内螺纹的适配器。AA 9202，AA9202 POM，AA 9203，PDG 9211，RA 9215，AA 9205，AA 9209，KG 9201




 望远镜

不同尺寸的可互换伸缩部件。




 桅杆脚

提供3种不同的版本：不锈钢，GF或可倾斜的桅杆脚




 轮圈

这些轮子是可选的。根据脚的不同，它们具有不同的安装系统。




 延伸器

以增加伸缩部分的最大高度。





1.桅杆适配器

桅杆适配器



天线可以直接安装在伸缩部件的3/8“螺纹上，也可以使用上面显示的适配器。有关更多信息，请参阅适配器的相应数据表。





2.望远镜

望远镜

模块化伸缩部件是可互换的。因此可以实现不同的高度调节。选择望远镜时，请确保桅杆支脚和选配的轮可能会引起额外的垂直偏移。



3.肥大的脚

肥大脚k

AM 9144 M-VA

 高度偏移：

+ 10厘米

不锈钢桅杆适合所有AM 9144 T-型号。通过其调节螺钉，可以补偿强烈的不平坦地面。旋转的星星可以锁定腿。



桅杆GFK

AM 9144 M-GFK

 高度偏移：

+ 5厘米

玻璃纤维制成的低反射桅杆支脚适用于所有AM 9144 T型号。通过其可调的橡胶支脚，可以补偿轻微的不平坦地面。由于采用了简单的插入式系统，桅杆脚的安装既快速又容易。



倾斜脚

AM 9144 M-倾斜

 高度偏移：

+ 14厘米

 可倾斜的桅杆适用于所有AM 9144 T –型号。使用手轮可以使整个门架倾斜。这是必要的，因为否则由于天线元件的作用，天线的极化变化将是不可能的。

倾斜角度：> 20°

通过其调节螺钉，可以补偿强烈的不平坦地面。旋转的星星可以锁定腿。

STLP9128C倾斜脚



4.车轮

轮圈

AM 9144 W-VA

 高度偏移：

+ 5厘米

车轮适用于不锈钢桅杆脚AM 9144 M-VA。它们只是简单地安装在支腿上，而不是端盖，并用星形手柄螺钉锁定。使用驻车制动器，门架保持在原位。



车轮GFK



AM 9144 W-GFK

 高度偏移：

+ 5厘米

这些轮子适用于GFK桅杆脚AM 9144 M-GFK。车轮组装简单，而不是橡胶底脚。使用驻车制动器，门架保持在原位。





5.扩展器

延伸器

扩展器的3/8“内螺纹在伸缩部分的顶部拧紧并延伸。扩展器的长度以某种方式进行，以便可以无级调节高度。带扩展器的伸缩望远镜的最终高度对应于完全伸展的望远镜的高度。







不同配置的整体高度调节



桅杆脚轮圈望远镜
上午9144 T-05上午9144 T-08 上午9144 T-09上午9144 T-12
分钟最高分钟最高分钟最高分钟最高
VA没有轮子611048014090160115205
车轮661098514595165120210
GFK没有轮子56997513585155110200
车轮611048014090160115205



 使用扩展器时，高度调整范围会根据长度而增加。在计算总高度调整范围时应考虑这一点。



AM 9104-天线桅杆

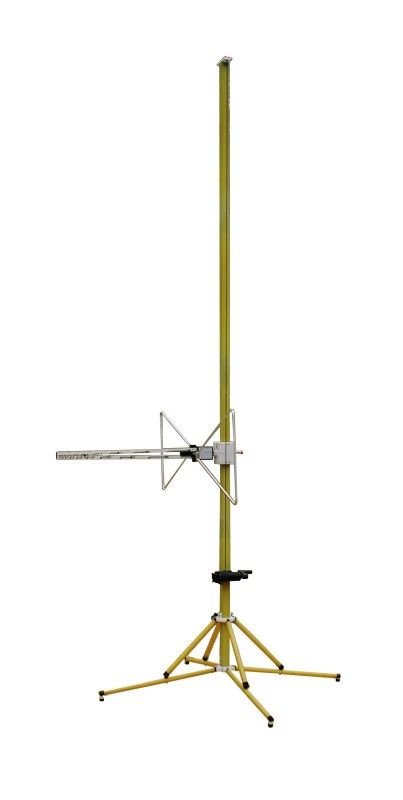

  • Schwarzbeck AM 9104选择GFK-Fuss

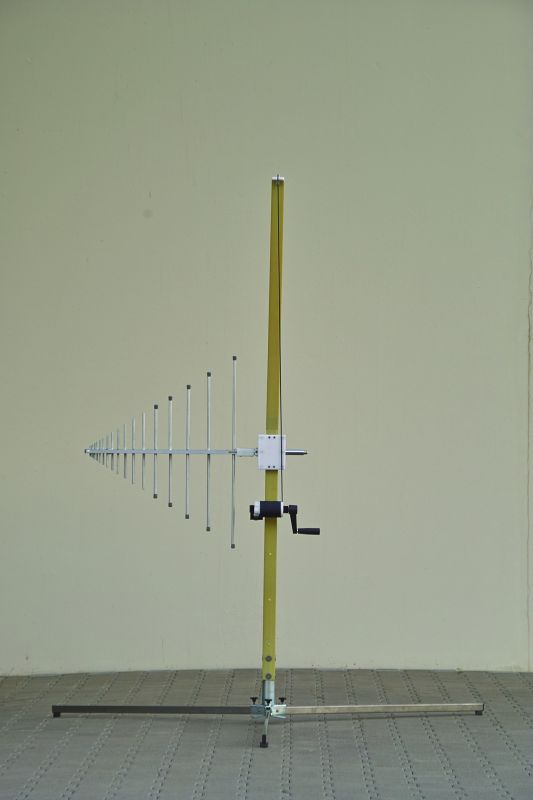

  • Schwarzbeck AM9104天线桅杆





VHF-UHF天线的可拆卸天线桅杆系统（玻璃纤维管）

手动高度扫描0.4 m至4 m

绝缘桅杆和带有0°/ 90°定位器的天线盒

镀锌/不锈钢三脚桅杆脚



pdficon小 数据表AM 9104


选项：



AM 9104选项 罗伦：

脚轮和制动器，用于镀锌/不锈钢三脚桅杆脚



AM 9104选项 GFK-Fuß：

非金属（玻璃环氧树脂）桅杆脚，用于AM 9104
