手提式发射机引起的辐射抗扰度的元素

符合福特标准RI115的SBA 9113或SBA 9113 mini版本（Ford EMC CS 2009）


汽车天线

汽车天线



420 NJ

  • Schwarzbeck 420NJ



手提式发射机引起的辐射抗扰度的元素

符合福特标准RI115的SBA 9113或SBA 9113 mini版本（Ford EMC CS 2009）




所需的巴伦：

SBA 9113或SBA 9113 Mini版本


接头：

ñ


频率范围：

370 MHz至2.7 GHz


标称阻抗：

50 Ω


最大输入功率：

20瓦


VSWR：

<6（0.7 GHz
<5（1.8 GHz



材料：

铝



元素大小：

240 x 109 x 2毫米


重量：

135克


推荐空间：

5-50毫米


选项：

垫片50毫米




根据要求提供其他垫片

 数据表420 NJ

 数据表SBA 9113



选项：

选择：垫片50

用聚苯乙烯制成的垫片将420 NJ元件的测试距离设置为50 mm。

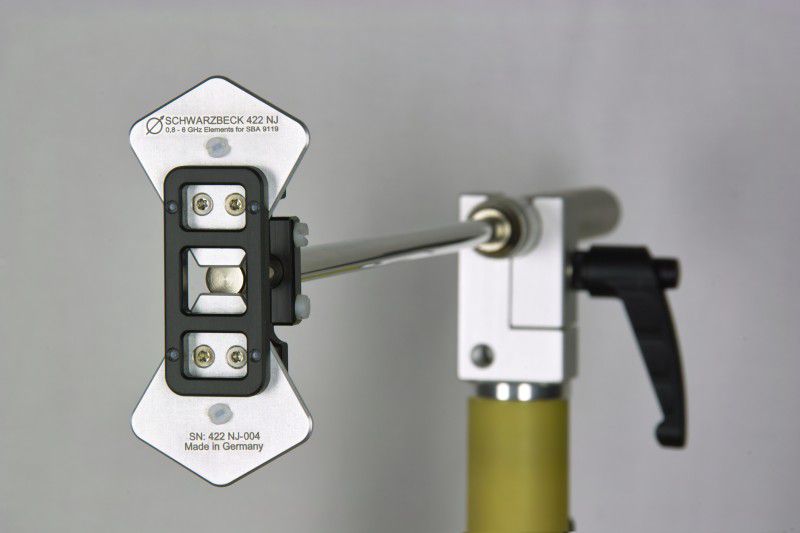

422 NJ



  • Schwarzbeck 422NJ

的组合  的平坦元件422 NJ与SBA 9119-巴伦提供中等发送功率显着的场强电平。与约。10瓦的发射功率可以在30毫米的距离处达到300 V / m的场强水平。




必需的Balun：

SBA 9119


接头：

ñ


频率范围：

800 MHz至6 GHz


标称阻抗：

50 Ω


持续功率：

20瓦


VSWR：

<8（0.9 GHz
<4（2.4 GHz

   材料：铝
   平面元件尺寸：

108 x 49 x 2毫米


重量：50克

推荐间距：

30毫米

推荐的网眼宽度：30-50毫米

选项：垫片30毫米



pdficon小 数据表422 NJ

pdficon小 场均匀度422 NJ

 数据表SBA 9119

pdficon小 组装422 NJ

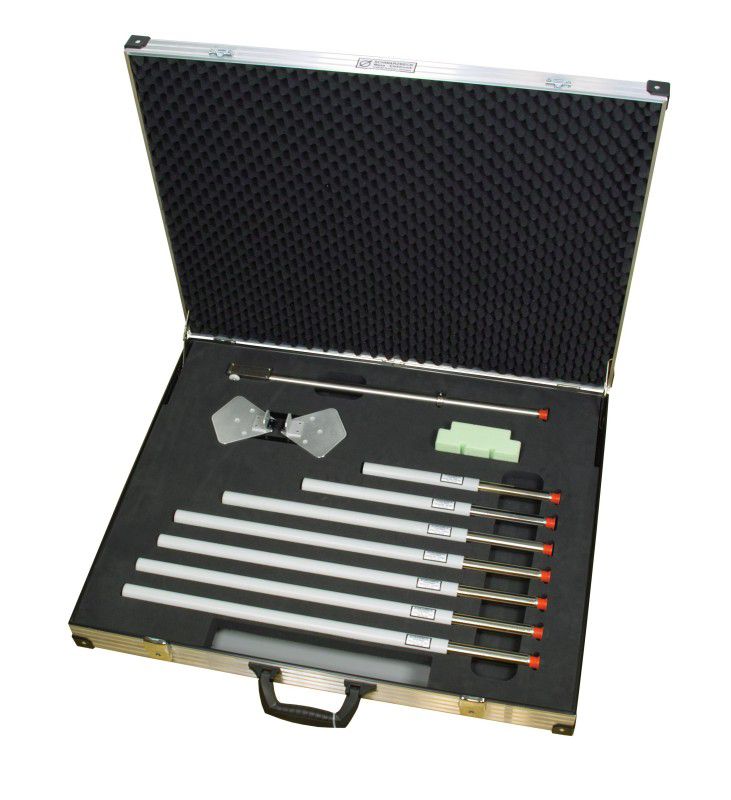

TSA天线



  • Schwarzbeck TSA和SBA9113与420NJ





调谐套筒天线是调谐的半波偶极子，其轴对准同轴馈电电缆的直线延伸部分。



TSA天线的主要应用是根据ISO 11542-9或制造商特定标准（例如，丰田TSC 7006G）在VHF / UHF范围内针对汽车行业手持式发射机进行抗扰度测试。




频率范围：385 MHz至2 GHz

极化：线性的

模式类型：全方位

允许功率：20瓦

接头：ñ

阻抗：50 Ω标称




长度：365-640毫米

直径：25毫米




重量：300克-500克

安装：直径22毫米的管

 pdficon小 数据表TSA

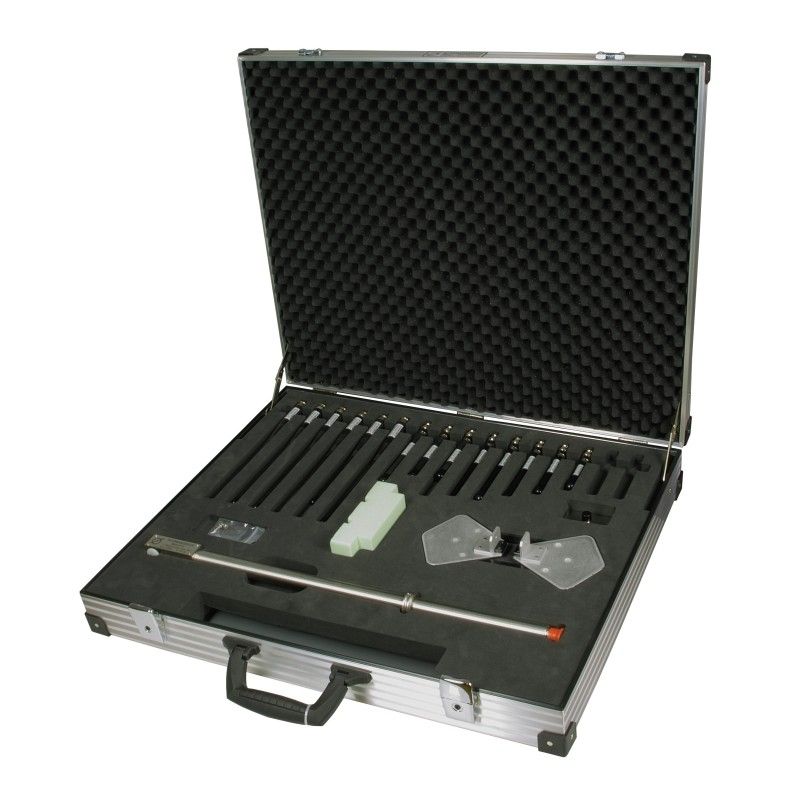

NMHA 6M



  • Schwarzbeck NMHA 6M





日产和雷诺天线套件可测试针对便携式发射器的抗扰性。符合Nissan规范28401NDS02 [6]和RENAULT 36-00-808 / L（组合套件），包括普通模式螺旋天线，地网，带有420NJ元件的SBA 9113和运输箱（请参见附加清单）



 数据表NMHA 6M






大众TL 82166 2009-05 7.3天线组



  • VW82166_2009_05_7_3A



天线套件，用于测试针对手持无线电设备的抗扰性。大众标准TL 82166：2009-05
包含以下部分：

对于26-174 MHz的频率范围，使用匹配的普通模式螺旋天线。对于360 MHz及更高频率，使用带有420 NJ元件的SBA 9113 mini宽带版本。



pdficon小 数据表VW TL 82166 2009-05 7.3天线组

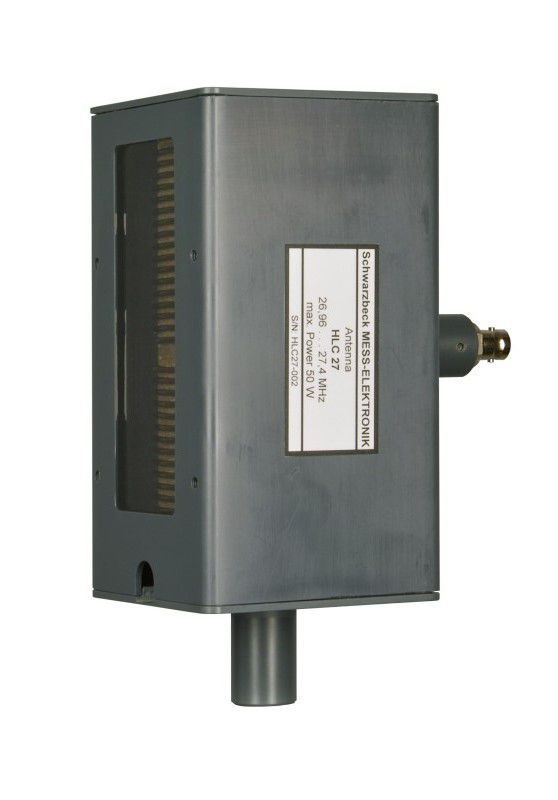

HLC 27



  • HLC 27



HLC 27是用于汽车抗扰度测试的紧凑型偶极天线，嵌入在塑料外壳中。



频率范围：26.96 ... 27.4兆赫

极化：线性的

模式类型：全向的

允许功率：50瓦

接头：BNC型母头

阻抗：额定50欧姆




长度：80毫米

宽度：80毫米

高：145毫米

重量：585克

安装：

直径22毫米的管，L = 30毫米

3/8“



pdficon小 数据表HLC 27





HLC 146



  • HLC146



天线HLC 146是位于PVC外壳中的单极天线，用于在组件级别进行汽车抗扰度测试。这种天线类型在标准ISO 11452-9中提出。



天线结构源自雷恩的IETR电子通讯研究所。




频率范围：144 ... 148兆赫

极化：线性的

模式类型：全向的

允许功率：50瓦

接头：BNC型母头

阻抗：额定50欧姆




长度：80毫米

宽度：80毫米

高：145毫米

重量：310克

安装：

直径22毫米的管，L = 30毫米

3/8“


 pdficon小 数据表HLC 146





HLC 170



  • HLC170



天线HLC 170是位于PVC外壳中的单极天线，用于在组件级别进行汽车抗扰度测试。这种天线类型在标准ISO 11452-9中提出。



天线结构来自雷恩的IETR电子通讯研究所。已针对ISO 11452-9进行了修改。




频率范围：169.8 ... 173兆赫

极化：线性的

模式类型：全向的

允许功率：50瓦

接头：BNC型母头

阻抗：额定50欧姆




长度：80毫米

宽度：80毫米

高：145毫米

重量：310克

安装：

直径22毫米的管，L = 30毫米

3/8“


 pdficon小 数据表HLC 170





风扇405



  • 风扇405



天线FAN 405是位于PVC外壳中的单极天线，用于在组件级别进行汽车抗扰度测试。这种天线类型在标准ISO 11452-9中提出。



天线结构源自雷恩的IETR电子通讯研究所。




频率范围：380 ... 430兆赫

极化：线性的

模式类型：全向的

允许功率：50瓦

接头：BNC型母头

阻抗：额定50欧姆




长度：80毫米

宽度：80毫米

高：145毫米

重量：310克

安装：

直径22毫米的管，L = 30毫米

3/8“



pdficon小 FAN 405数据表





风扇450



  • 风扇450



天线FAN 450是位于PVC外壳中的单极天线，用于在组件级别进行汽车抗扰度测试。这种天线类型在标准ISO 11452-9中提出。



天线结构源自雷恩的IETR电子通讯研究所。




频率范围：430 ... 470兆赫

极化：线性的

模式类型：全向的

允许功率：50瓦

接头：BNC型母头

阻抗：额定50欧姆




长度：80毫米

宽度：80毫米

高：145毫米

重量：310克

安装：

直径22毫米的管，L = 30毫米

3/8“



pdficon小 FAN 450数据表





EGG 900



  • EGG900



EGG 900天线是位于PVC外壳中的单极天线，用于在组件级别进行汽车抗扰度测试。这种天线类型在标准ISO 11452-9中提出。



天线结构源自雷恩的IETR电子通讯研究所。




频率范围：890 ... 915兆赫

极化：线性的

模式类型：全向的

允许功率：50瓦

接头：SMA型母头

阻抗：额定50欧姆




长度：80毫米

宽度：80毫米

高：150毫米

重量：300克

安装：

直径22毫米的管，L = 30毫米

3/8“



pdficon小 数据表EGG 900





EGG 1860



  • EGG1860



EGG 1860天线是位于PVC外壳中的单极天线，用于在组件级别进行汽车抗扰度测试。这种天线类型在标准ISO 11452-9中提出。



天线结构源自雷恩的IETR电子通讯研究所。




频率范围：1710 ... 2025 MHz

极化：线性的

模式类型：全向的

允许功率：50瓦

接头：SMA型母头

阻抗：额定50欧姆




长度：80毫米

宽度：80毫米

高：85毫米

重量：300克

安装：

直径22毫米的管，L = 30毫米

3/8“


pdficon小 数据表EGG 1860





PCD 2440



  • PCD2440



天线PCD 2440是位于PVC外壳中的单极天线，用于在组件级别进行汽车抗扰度测试。




频率范围：2402 ... 2480 MHz

极化：线性的

模式类型：全向的

允许功率：50瓦

接头：SMA型母头

阻抗：额定50欧姆




长度：80毫米

宽度：80毫米

高：85毫米

重量：310克

安装：

直径22毫米的管，L = 30毫米

3/8“


pdficon小 数据表PCD 2440





魔杖0918




无线抗扰度-天线-天线acc。符合Dell规范-无线GSM测试要求的系统免疫力。

具有全向H平面图案的线性极化手持式偶极子，用于抗扰度测试GSM频带中的电磁波。




频率范围：800 MHz-2 GHz

极化：线性的

模式类型：全向的

最大功率：20瓦

接头：SMA

阻抗：50欧姆诺米内尔




长度：260毫米

直径：20毫米




重量：145克



pdficon小 数据表WAND0918

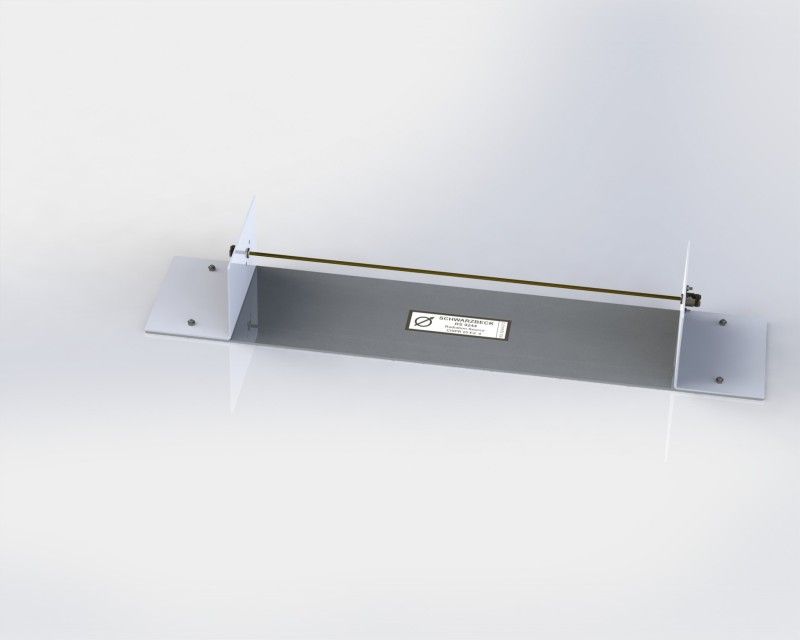

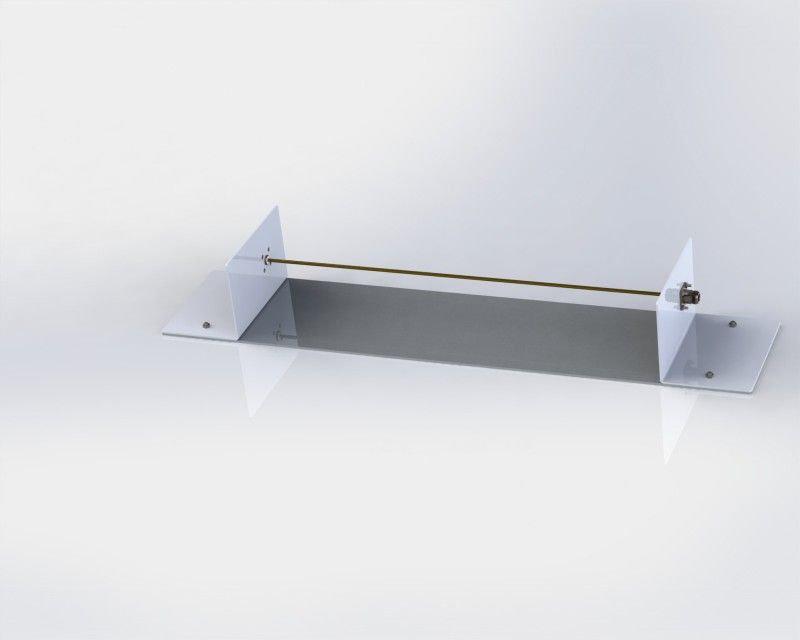

RS 9244

  • Schwarzbeck RS 9244

  • Schwarzbeck RS9244



辐射源RS 9244符合CISPR 25第4版，该版本提出了“长线天线”，并用作参考源，根据“长线天线方法”评估带吸收器的屏蔽罩（ALSE）的适用性。



pdficon小 数据表RS9244



鞋面9243



  • Schwarzbeck VAMP9243垂直有源杆状天线

  • 适用于VAMP 9243的Schwarzbeck选项MIL461_bonding_kit



VAMP 9243是具有降低本底噪声的垂直有源杆状天线。




频率范围：9 kHz-30 MHz

极化：线性的

模式类型：全方位

接头：BNC

阻抗：50欧姆诺米内尔




尺寸放大器：

长度：180毫米

宽度：80毫米

高：40毫米




长度杆：1米

重量：900克

安装：

1/4“，3/8”



带有用于AM 9144的安装螺母和可充电电池



pdficon小 数据表VAMP 9243



选项：

选择。GP：铝地平面，0.6 x 0.6 m



选择。ACS 410：充电器ACS 410

选择。VT：20 dB插入分频器以测量高场强
[图片]



选择。CA 9243：VAMP 9243的校准适配器



pdficon小 选择。CA 9243



选择。MIL461F粘接套件：

适用于VAMP 9243的粘接套件 MIL-STD-461F由BNC组成

电缆双屏蔽电缆 70厘米，带编织

中心的电流阻塞铁氧体，弯头铝角

带有BNC隔板适配器。


 pdficon小 选择。MIL 461F粘接套件





VPMP 9241



  • Schwarzbeck VPMP 9241

  • Schwarzbeck VPMP9241



垂直无源单极子由一个平坦的铝基板和一个磨铝外壳组成，铝外壳的侧面有两个N型连接器，顶部有一个元件夹紧装置。标称直径为10 mm的元件夹紧装置可接受长度为0.5 m的垂直杆，该杆包含在标准交货中。一个典型的应用是由CISPR 25 Ed。提出的对ALSE（吸收剂衬里的屏蔽外壳）的验证。4.还提供了可选的顶部装载盘（TLD 9241）。代替0.5 m的杆，几乎可以使用Schwarzbeck产品系列的所有元件类型，例如双圆锥元件BBA 9106，BBAL 9136，BBAK 9137，BBVK 9138或可折叠元件FBAL 9177，FBAB 9178或VHA的伸缩元件9103。



Monopol公司 CISPR / D / 391 / CD（CIS / D / 386 / CD，CIS / D / 388A / CC）




频率范围：直流-300 MHz

极化：线性的

模式类型：全向的

允许功率：2千瓦

接头：2 x N

阻抗：50欧姆诺米内尔




底板尺寸：

300 x 300毫米

外壳尺寸：

80 x 80 x 35毫米

长度杆：

0.5米




重量：0.9公斤



pdficon小 数据表VPMP 9241



选项：

选择。TLD 9241：

VPMP 9241的顶部加载光盘

直径<12厘米。





Beehive-Electronics 100系列EMC探头



EMC探针100系列包括三个用于磁场的环形探针和一个用于电场的短截线探针。

环形探头：100A，100B和100C

存根探针：100D



pdficon小 数据表100系列EMC探头
